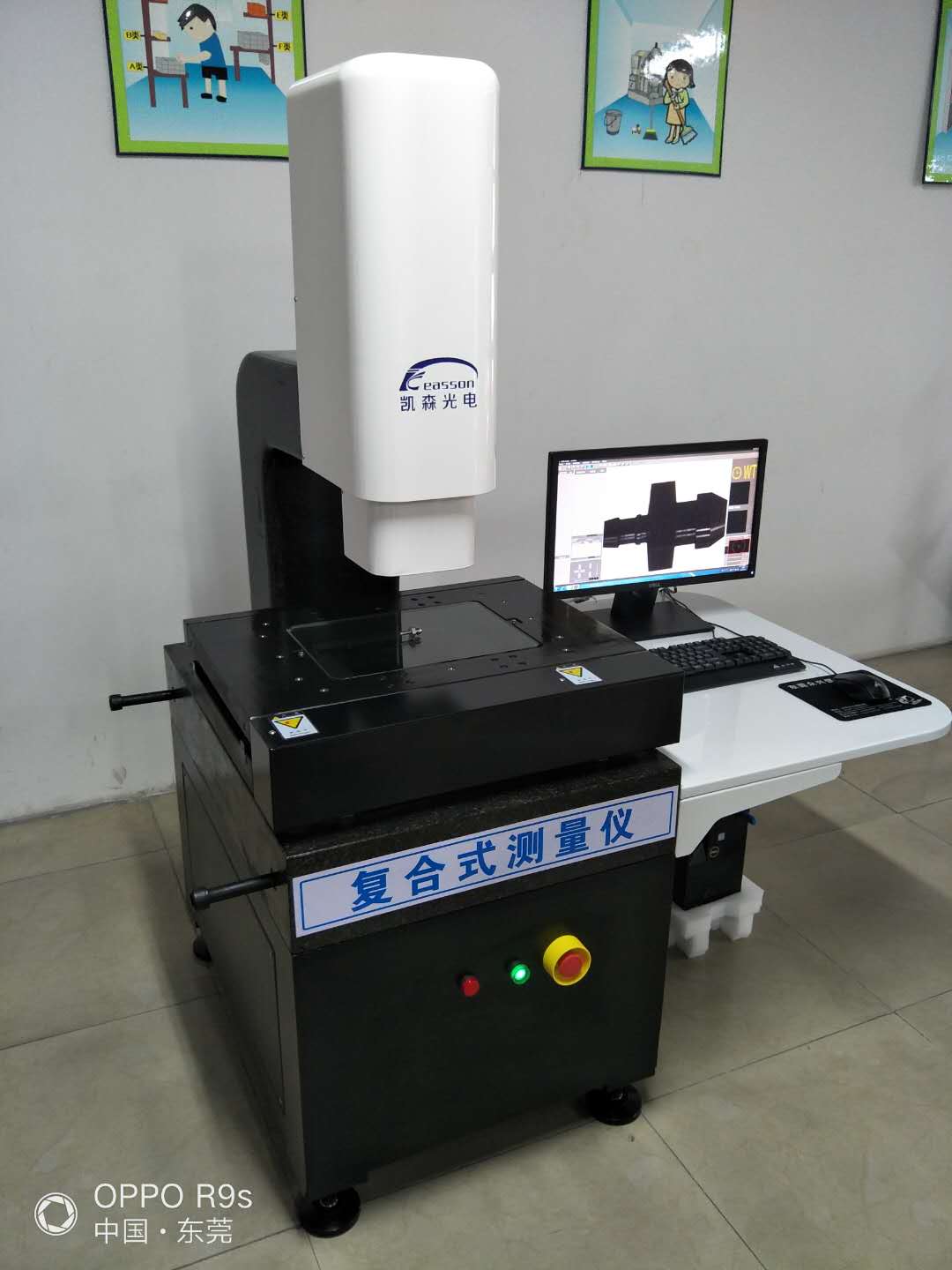

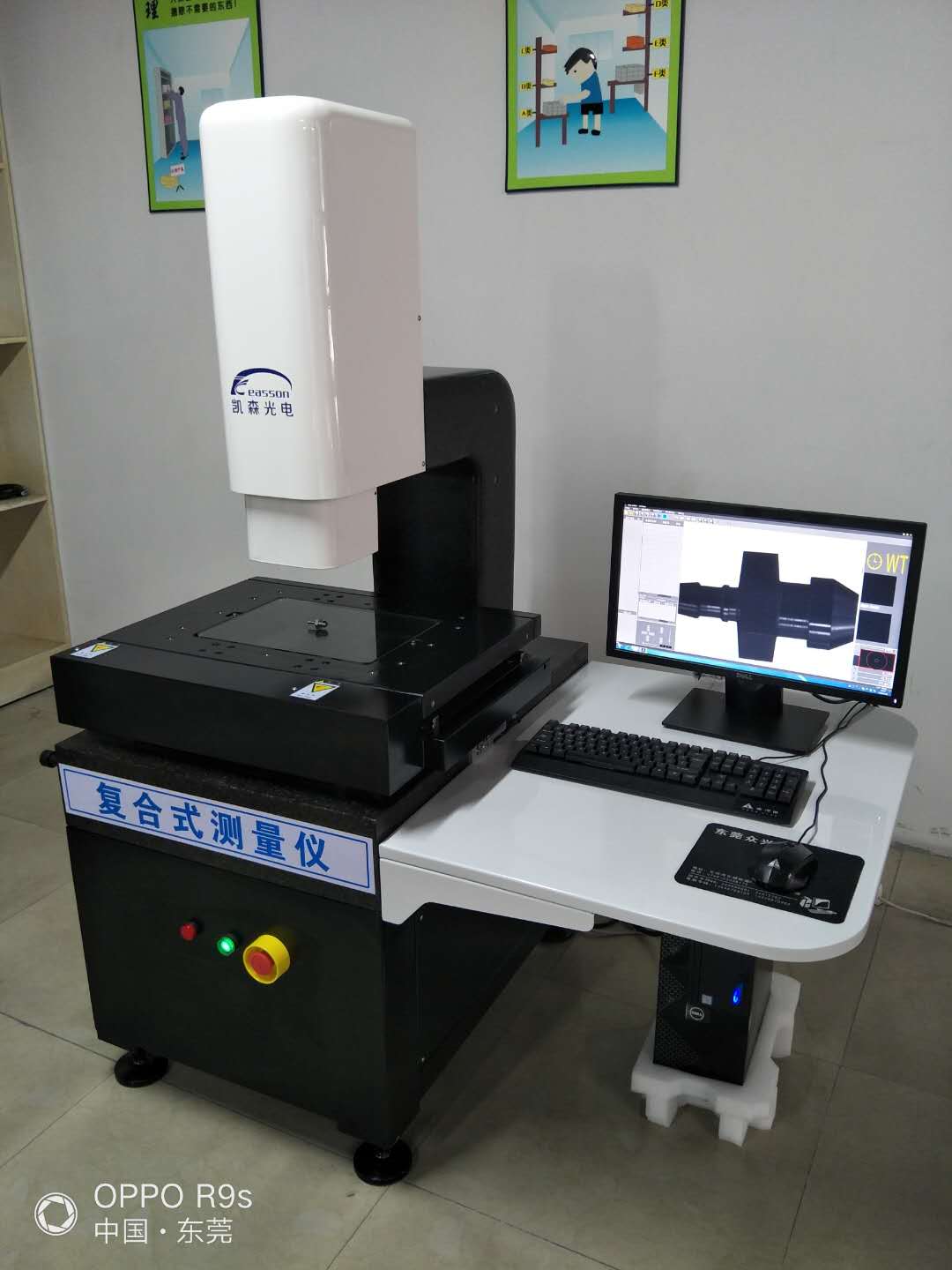

复合式影像测量仪
产品信息
名称：复合式影像测量仪
品牌：Keasson
型号：KS-YX3020B-KS-YX5040B系列
产品特点：
1、整机一体化设计
2、X、Y轴伺服控制，定位精度高、速度快
3、主体结构材料采用花岗岩，仪器稳定性更好
4、具备快速自动对焦，自动寻边、自动测量功能
5、自主研发测量AOS-CHECK.2.0软件，可编程自动检测，功能强大，可以满足客户不同需求大大提高测量效率
6、SPC数据处理分析，大批量治具测量
7、表面光采用环形冷光光源，连续可调，保证高品质的测量画面，可适应复杂的工件测量
8、标配定格镜头（高清晰度），可选配变倍镜头（自动连接变倍镜头，自动变倍后无需人工重新进行精度校验）
9、视场范围内可以快速测量
10、自主定位，无需夹具
11、可选配置日本Keyence LK-G30 位移激光，可测量高度，平面度等。也可选配接触式探针，搭配AOS-CHECK.2.0全自动影像测量软件，进行三次元测量。
名称：复合式影像测量仪
品牌：Keasson
型号：KS-YX3020B-KS-YX5040B系列
产品特点：
1、整机一体化设计
2、X、Y轴伺服控制，定位精度高、速度快
3、主体结构材料采用花岗岩，仪器稳定性更好
4、具备快速自动对焦，自动寻边、自动测量功能
5、自主研发测量AOS-CHECK.2.0软件，可编程自动检测，功能强大，可以满足客户不同需求大大提高测量效率
6、SPC数据处理分析，大批量治具测量
7、表面光采用环形冷光光源，连续可调，保证高品质的测量画面，可适应复杂的工件测量
8、标配定格镜头（高清晰度），可选配变倍镜头（自动连接变倍镜头，自动变倍后无需人工重新进行精度校验）
9、视场范围内可以快速测量
10、自主定位，无需夹具
11、可选配置日本Keyence LK-G30 位移激光，可测量高度，平面度等。也可选配接触式探针，搭配AOS-CHECK.2.0全自动影像测量软件，进行三次元测量。
仪器规格参数
|
型号 |
3020 |
4030 |
5040 |
|
行程（X、Y、Z、） |
300x200x200 |
400x300x200 |
500x400x200 |
|
外形（L*W*H） |
950x650x1735 |
1050x750x1735 |
1150x850x1735 |
|
重量（KG） |
260 |
360 |
460 |
|
承重（KG） |
30 |
25 |
20 |
|
数位测量系统 |
《（3+L/200）μm 《（4+L/200） 电脑自动采集USB输出 |
||
|
光栅尺 |
分辨率0.5μm |
|
|
|
工业相机 |
130WCCD相机，自动变焦镜头 |
||
|
照明系统 |
连续可调式LWD环形表面光及轮廓光 |
||
|
软件 |
AOS-CHECK.2.0 |
||
|
X、Y、Z轴数显分辨率 |
0.5μm |
||
|
X、Y示显误差 |
E1XY=(1.9+L/100) μm(其中L为被测长度) |
||
|
传动形式 |
X、Y、Z轴均采用滚珠线杆传动轴的形式 |
||
|
变倍镜头 |
0.7-4.5X |
||
|
视频总倍率 |
23.5-148X |
||
|
物方视场 |
1.7-11.1mm |
||
|
工作环境 |
20°C±5°C，温度45%-75% |
||
|
电源 |
AC220V±10%,50HZ |
||
|
功率 |
500W |
||
|
电脑 |
品牌计算机（标配） |
||
|
显示器 |
21.5寸液晶显示器 |
||
AOS-CHECK.2.0测量软件
- AOS-CHECK.2.0测量软件简单易学----架构在微软的windows平台上，如同word或者Excel应用软件一样，整合了多种应用设计，呈现在全新的Inspectaclece 测量软件上。
- AOS-CHECK.2.0提供了多种几何运算功能----您可以借助各种直觉式的功能键轻易地在您的工件上取得信息并执行各种几何运算，来获得您所需要的坐标、尺寸及外观等信息
- CNC自动测量：可按照客户自行设定的程序自动测量出产品的尺寸，测量值可自动转到Excel生成 统计报表。
- 视觉定位，产品无需夹具，只需将特征点放置于当前视频下
