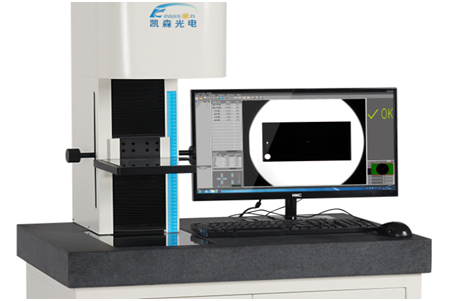

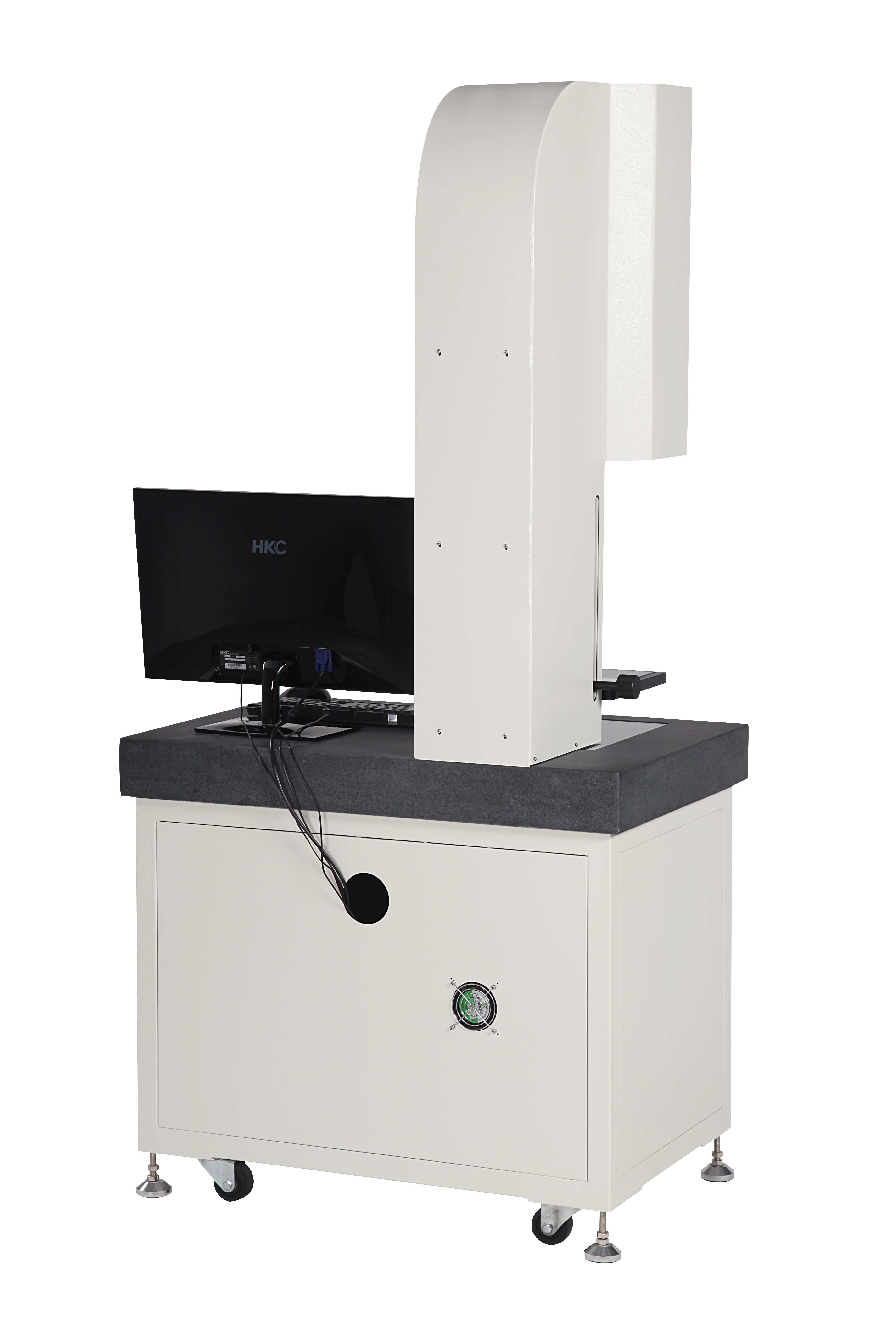

大视野一键式快速测量仪
名称：大视野一键式快速测量仪
品牌：Keasson
型号：KS-YJ170D
产品特点
1、快速:可以多个产品同时测量，产品放置后，仅需一键就可测量放置在平台的多个产品尺寸，颠覆了传统测量模式
2、无人为误差:任何人的测量结果都是相同的
3、简单:任何人都能方便快捷操作
4、随意:产品可随意摆放，无需任何夹具
5、测量完成后可自动导出数据报表
6、外观采用一体化设计，大方、美观。机身主骨架采用高标准航空铝材和花岗岩组合保证了设备的稳定性
7、强大的软件处理系统和精准的算法，取得高精度的测量结果

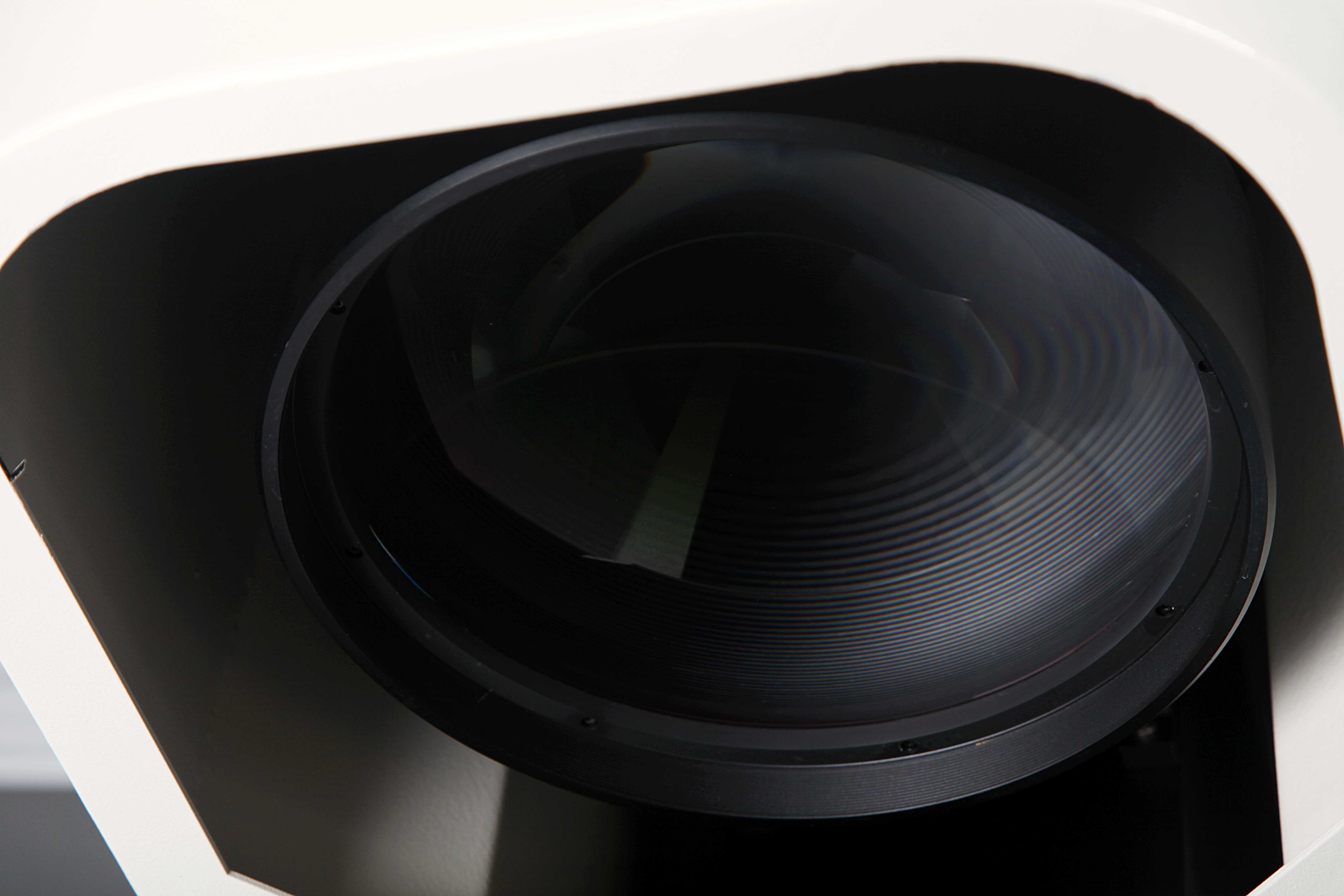

8、使用0.06X超大视野远心镜头，测量高度大工件也一键测量所有尺寸

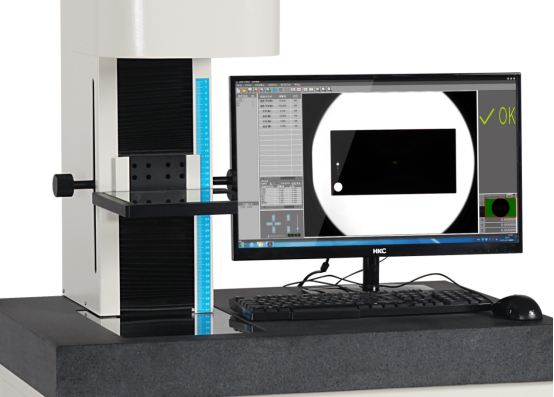

局部图片
技术参数
|
产品型号 |
KS-YJ170D |
|
视野 |
170㎜×150㎜ |
|
测量精度 |
±10μm |
|
重复精度 |
±3μm |
|
仪器外形尺寸 |
900×600×1860 |
|
仪器重量 |
200KG |
|
平台承重 |
8KG |
|
图像传感器 |
1200万像素CCD |
|
镜头 |
双侧远心镜头 |
|
光源系统 |
同轴背光、环形面光 |
|
软件 |
AOS-CHECK.2.0 |
|
电脑配置 |
CPU I3处理器 4G内存 |
|
显示器 |
21.5英寸液晶显示器 |
|
信号输出 |
判断输出PASS FAIL NULL |
|
工作环境 |
25℃±2℃ 20%到80% RH |
|
测量速度 |
≤5秒（100以内尺寸） |
|
测量基本功能 |
点 线 圆 圆弧 角度 距离 平行距 |
|
辅助功能 |
相交 平行 平分 垂直 相切 |
|
几何公差 |
位置公差 形位公差 尺寸公差 |
|
功率 |
80W |
|
电压 |
AC100-240V 50/60Hz |
AOS-CHECK.2.0测量软件
- AOS-CHECK.2.0测量软件简单易学----架构在微软的windows平台上，如同word或者Excel应用软件一样，整合了多种应用设计，呈现在全新的AOS-CHECK.2.0测量软件上。
- AOS-CHECK.2.0提供了多种几何运算功能----您可以借助各种直觉式的功能键轻易地在您的工件上取得信息并执行各种几何运算，来获得您所需要的坐标、尺寸及外观等信息
- 可按照客户自行设定的程序自动测量出产品的尺寸，测量值可自动转到Excel生成 统计报表。
- 产品无需夹具，只需将特征点放置于当前视频下.

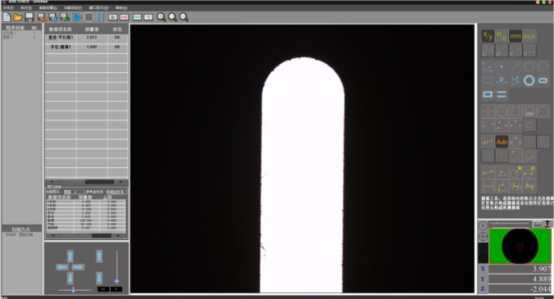

简洁易用的软件界面:

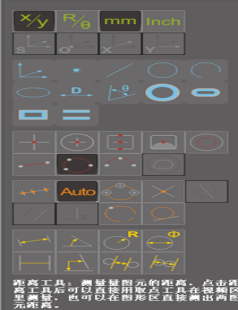

AOS-CHECK提供了多种几何运算功能-您可以借助坐标工具,单元工具,视觉工具构成工具和标注工具的功能键轻易的再您的工件上取得信息并执行各种几何运算，来获得您所需要的坐标,尺寸及外观等信息，此软件设计开发原则是操作简单，功能强大,易学易懂,稳定可靠

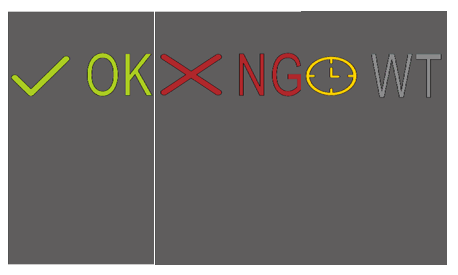

测量结果会以OK和NG的方式显示屏幕上，检测合格显示OK，检测不良显示NG，等待检测显示WT.
具体特点
1、优秀的完全面向对象的软件架构设计，确保软件稳定可靠；
2、软件支持各国语言，无需安装语言包和更改软件，便于本地化使用；
3、专业的SPC统计分析软件与测量软件无缝连接，数据自动输送到SPC软件数据库中，无需人 为操作。
4、同种类型的软件永久免费升级，解决我们客户的后顾之忧。
5、采用超强寻边算法，精确抓取有阴影、成像模糊的边缘，确保测量精度。

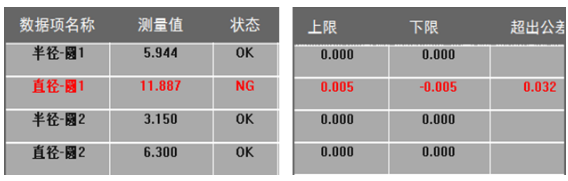

6、数据显示清晰明朗，测量值的单位默认为毫米、度。当设置了标准值、上限、下限后，当测量通过时，状态值为“OK”，如果测量工件不合格，会以红色显示数据，同时标出超出误差和“NG”以示 意该测量项不合格。

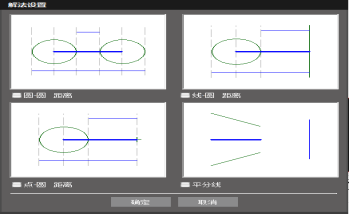

7、方便快捷，解法多样法，方便于找到自己想要的那个尺寸。
8、测量数据报告可以以 Word Excel 和 TXT格式输出
实用行业

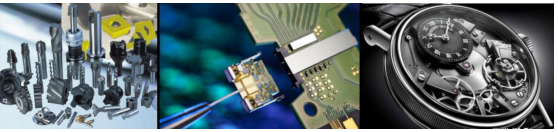

电视面板、膜切、精密五金配件、塑胶配件、玻璃配件、电子产品、手机配件、汽车配件等行业领域。

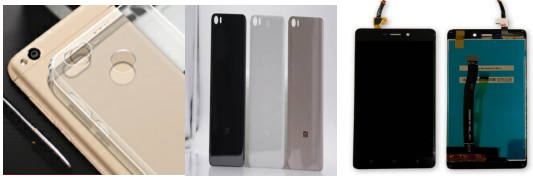

手机玻璃、手机后盖、手机屏幕等
相关实际案例
案例（一）
检测手机后盖尺寸
